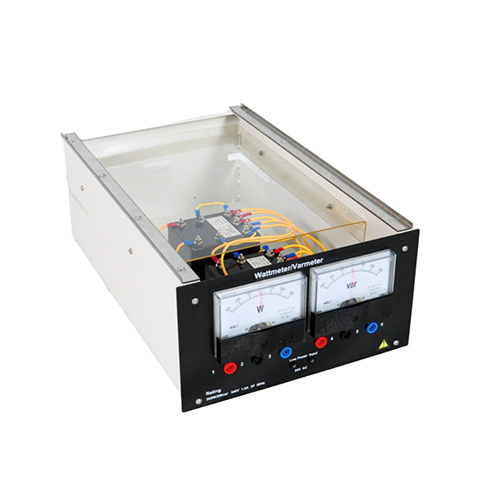

SMTE2504 電力計／無効電力計 電気実験装置 教育用機器 職業訓練用機器I. 製品概要
1.1 概要
ワットメーター/VARメーターモジュールは、電気機械システム（EMS）向けに設計された計測モジュールの一つです。平衡三相回路における有効電力と無効電力を直接測定するために設計されたワットメーターとVARメーターを備えています。各メーターには、電力の流れの方向を示すゼロ中心の目盛りが付いています。電子回路設計には、線間電圧と電流をサンプリングするための電圧センサーと電流センサーが使用されています。電圧回路と電流回路は内部で接続されているため、学生はモジュールの「ライン」端子と「負荷」端子を接続するだけで済みます。
1.2 特長
1. 優れた電気安全性能を備えています。
2. 美しくシンプルな構造設計です。
3. 防錆対策と堅牢な素材を採用しており、丈夫で耐久性に優れ、製品寿命を大幅に延ばします。
II. 性能パラメータ
2.1 技術パラメータ
電源電圧：三相交流 220V
ワットメーター測定範囲：300～0～300W
VARメーター測定範囲：300～0～300 var
最大電圧：240V
最大電流：1.5A
交流電源入力：24V
精度：2%
計器タイプ：パネル型 100mm（4インチ）
動作方式：ダルソンバル式
2.2 寸法と重量
寸法：154mm x 287mm x 440mm
重量：3.9kg
III. 部品リストと詳細説明
3.1 主要部品
番号 名称
1 透明バッフル
2 電力送信機
3 電力計
4 電圧計
5 端子台
IV. 製品構成リスト
番号 名称 数量
1 電力送信機 2
2 電力計 1
3 電圧計 1
V. 実験リスト
実験1 三相モーターの電力と電圧の測定
