SMTM2006 非対称片持ち梁式機械訓練装置、教育用機器、職業訓練用機器I. 概要
本装置は、大学の機械工学科または力学工学科向けです。理論応用力学、工学力学、固体力学専攻、その他力学関連学科で使用できます。
本装置は、荷重面が断面の対称軸と一致しない場合の片持ち梁のたわみを調べ、せん断中心を決定するために使用されます。ユニバーサルベースフレームまたはST300ユニバーサル構造フレーム（別売）と組み合わせて使用します。

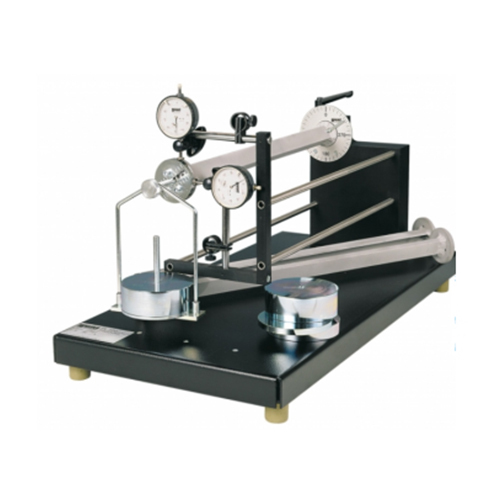

試験対象の片持ち梁は、片端が支持柱に水平に取り付けられます。取り付けられた端は回転可能で、固定された角度スケールに対する位置を示すことができます。荷重は、自由端に取り付けられた重りハンガーと重りを介して加えられます。自由端には円盤が取り付けられており、2つのダイヤルゲージで垂直方向と水平方向の変位を測定できます。重りハンガーが取り付けられているピンは、円盤上で片持ち梁の断面を横切って外側に移動させることができ、せん断中心を決定できます。
取扱説明書も付属しています。
II．代表的な実験
荷重を加えた場合の、垂直方向および水平方向の変位と角度位置の関係。
垂直方向および水平方向の変位と主変位の関係。
中立軸周りの断面二次モーメントの算出。
III. 技術データ
構造：アルミニウム
底部は高さ調節可能なゴム製。
総重量：200kg未満
使用環境：-10℃～40℃、湿度85%未満
片持ち梁部：押出成形アルミニウム製、長さ500mm
- アングル材 1個
- チャンネル材 1個
- 角材 1個
荷重ハンガー 1個
ダイヤルゲージ 2個
