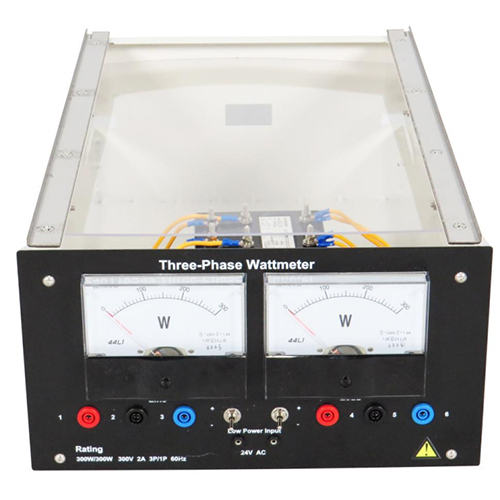

SMTE2503 三相電力計 電気実験装置 教育用機器 職業訓練用機器I. 製品概要
1.1 概要
この三相電力計モジュールには、それぞれ極性切り替えスイッチを備えた2つの独立した電力計が搭載されています。電子回路設計には、電圧センサーと電流センサーを用いて線間電圧と電流をサンプリングする方式を採用しています。
電圧回路と電流回路は内部で接続されているため、学生はモジュールの「線路」端子と「負荷」端子を接続するだけで使用できます。三相有効電力は、2つの電力計の指示値の代数和となります。個別に単相回路で使用する場合、各電力計は単相回路の有効電力を表示します。
1.2 特長
この三相電力計は、Y結線、Δ結線システム、平衡負荷、不平衡負荷など、あらゆる三相回路に適しています。
II. 性能パラメータ
2.1 技術パラメータ
電源仕様：300W/300W 300V 2A 3相/単相 60Hz
2.2 寸法および重量
寸法：460mm x 290mm x 265mm
重量：10kg未満
III. 部品リストと詳細説明
3.1 主要部品
番号 名称
1 三相電力計
2 入力ポート
3 出力ポート
4 24V入力ポート
5 正逆方向切り替えダイヤル
IV. 実験リスト
実験1 負荷電力測定実験
