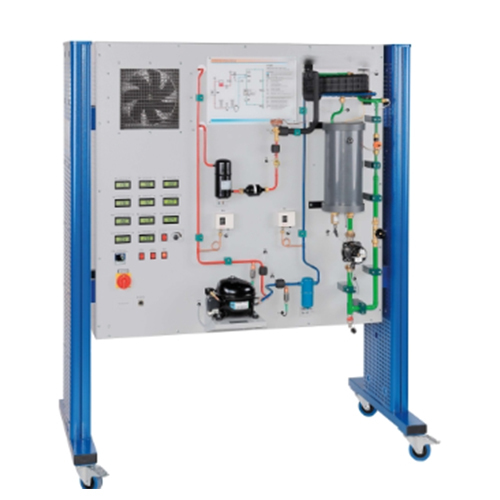

SMTR044 可変負荷コンデンサー付き冷凍回路トレーニング機器教育機器職業訓練機器説明
負荷が調整可能な冷凍回路を検証します。冷凍回路は、コンプレッサー、ベンチレーター付きコンデンサー、サーモスタット式膨張弁、そして蒸発器として機能する同軸コイル熱交換器で構成されています。水回路は負荷として機能し、ヒーターとポンプを備えたタンクで構成されています。タンク内の温度はコントローラーで調整されます。
この冷凍回路の目的は冷水を生成することです。水は同軸コイル熱交換器のジャケットを通過し、冷媒に熱を伝達して冷却します。
関連するすべての測定値はセンサーによって記録されます。測定値をデータ記録ソフトウェアに同時に送信することで、プロセスを容易に分析し、log p-h図で表示することができます。このソフトウェアは冷媒の状態に関する正確なデータを提供し、これを用いて冷媒の質量流量を正確に計算します。そのため、従来の方法による測定よりもはるかに正確な結果が得られます。また、このソフトウェアは、コンプレッサーの圧力比や成績係数など、プロセスの主要な特性変数も表示します。
明確に配置されたコンポーネントは理解を助けます。
仕様
水回路を負荷とする冷凍回路の調査
圧縮機、コンデンサー（換気装置付き）、サーモスタット式膨張弁、同軸コイル熱交換器（蒸発器付き）を備えた冷凍回路
EC換気装置により、非常に高い負荷変動が可能
水回路（ポンプ付き）、タンク（ヒーター付き）（蒸発器の冷却負荷）
ヒーター（タンク温度調整用コントローラー付き）
関連するすべての測定値の記録
冷媒質量流量はソフトウェアにより正確に計算
Windows 8.1、10でUSB経由でデータ取得用ソフトウェアを使用
冷媒 R513A、GWP：631
技術データ
圧縮機
冷凍能力：約7.2/54.4℃で479W
消費電力: 7.2/54.4℃で168W
蒸発器
冷媒量: 0.4L
水量: 0.8L
凝縮器
伝熱面積: 約1.25m2
風量: 0～1400m³/h
ポンプ
最大流量: 1.9m³/h
最大揚程: 1.4m
タンク
容量: 約4.5L
ヒーター: 約1.25W 450W
冷媒：R513A、GWP：631
充填量：800g
CO2換算値：0.5t
計測範囲
圧力：-1～1.5bar（2倍）
電力：0～750W
温度：0～100℃（6倍）
流量：
水 0.05～1.8L/分
冷媒計算値 0～17kg/時
230V、50Hz、単相；230V、60Hz、単相
120V、60Hz、単相；
