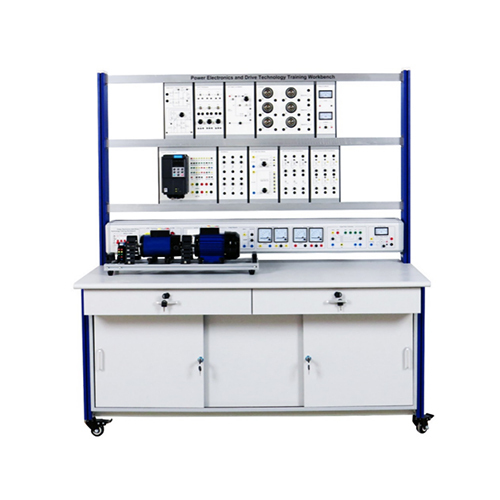

SMTE287 パワーエレクトロニクスおよび駆動技術トレーニングワークベンチ電気実験装置教育装置職業訓練装置1. 製品紹介
1.1 製品説明
パワーエレクトロニクスおよびドライブ技術実習ワークベンチには、各種サイリスタの代表的な応用回路ユニットが含まれています。関連実験を通して、学生はサイリスタの電気的特性を理解し、制御原理と制御方法を習得し、関連する知識と技能を養うことができます。高等専門学校、専門学校、中等専門学校、専門学校における関連専攻の教育および技能訓練評価に適しています。
1.2 製品の特徴
1. 実習プラットフォームは、安定した構造を持つアルミニウム合金製ベースプレートを採用しています。各アクチュエータモジュールは、使いやすく損傷しにくいベースプレート上に配置されています。
2. 実習装置には電気制御盤が装備されています。システムの電源は安全プラグを介して引き出され、実習装置への配線は安全で信頼性の高い端子台を介して接続されます。
3. 全体構造はオープンで着脱可能なタイプを採用しており、モジュールの交換が容易です。モジュールの内容は、生産機能と統合学習機能の原則に基づいて決定されており、教育や競技中に必要なモジュールを簡単に選択できます。
2. 技術仕様
2.1 技術パラメータ
電源パラメータ：三相5線式、380V±10% 50Hz
総容量：< 2.0 kVA
動作環境条件：動作条件：周囲温度：-10℃～+ 40℃、相対湿度：< 85% (25℃)
2.2 寸法および重量
寸法1：1600mm×800mm×1800mm
重量1：150kg
3. 製品各部の名称と機能概要
3.1 製品主要部
番号 名称
1 フレーム
2 電源ボックス
3 モーターユニット
4 引き出し
5 単接合トランジスタトリガー回路
6 ポテンショメータスイッチモジュール
7 サイリスタトリガー回路モジュール
8 インバータ吊り下げボックス
9 直流電圧・電流測定モジュール
10 負荷吊り下げボックス
11 ダイオードモジュール
12 サイリスタトリガーボードモジュール
13 半制御サイリスタブリッジモジュール
14 サイリスタ整流ブリッジモジュール
15 ユニバーサルキャスター
3.2 製品の電気部品
番号 名称
1 三相遮断器
2 緊急停止ボタン
3 三相電力出力モジュール
4 単相電源ソケット
5 自動電圧調整器
6 交流電圧計・電流計モジュール
7 交流電圧計・電流計モジュール
8 単相変圧器
9 整流ブリッジモジュール
3.3 製品付属品
番号 名称
1 黒色 4mm安全電気ケーブル
2 赤色 4mm安全電気ケーブル
3 黄色 4mm安全電気ケーブル
4 緑色4mm安全電気ケーブル
5 青色4mm安全電気ケーブル
6 2色4mm安全電気ケーブル
7 USB-RS485データライン
8 ヒューズ
9 4mm-2mmコネクタ
10 Uディスク
4. 製品構成リスト
番号 名称 数量
1 三相非同期かご形モータ 1
2 DCシャントモータ 1
3 単接合トランジスタトリガ回路 1
4 ポテンショメータスイッチモジュール 1
5 サイリスタトリガ回路モジュール 1
6 インバータ吊り下げボックス 1
7 DC電圧・電流測定モジュール 1
8 負荷吊り下げボックス 1
9 ダイオードモジュール 1
10 サイリスタトリガボードモジュール 1
11 半制御サイリスタブリッジモジュール 1
12 サイリスタ整流ブリッジモジュール 1
13 三相遮断器 1
14 緊急停止ボタン 1
15 単相電源ソケット 1
16 自動結合電圧レギュレータ 1
17 AC電圧計・電流計モジュール1
18 交流電圧計・電流計モジュール 1
19 単相変圧器 1
20 整流ブリッジモジュール 1
21 黒 4mm安全電気ケーブル 7
22 赤 4mm安全電気ケーブル 5
23 黄 4mm安全電気ケーブル 5
24 緑 4mm安全電気ケーブル 5
25 青 4mm安全電気ケーブル 5
26 2色 4mm安全電気ケーブル 3
27 USB-RS485データライン 1
28 ヒューズ 20
29 4mm-2mmコネクタ 6
30 Uディスク 1
5. 製品教育実験リスト
(1) 単純トランジスタトリガ回路実験
(2) 単接合トランジスタトリガ回路実験
(3) ダイオード半波制御整流回路実験
(4) ダイオードブリッジ全制御整流回路実験
(5) 三相ブリッジ全制御整流回路実験
(6) 三相ブリッジ半制御整流回路実験
(7)単相半制御ブリッジ整流回路実験
(8) 単相半制御ブリッジ整流回路によるモータ駆動実験
(9) インバータ制御実験
