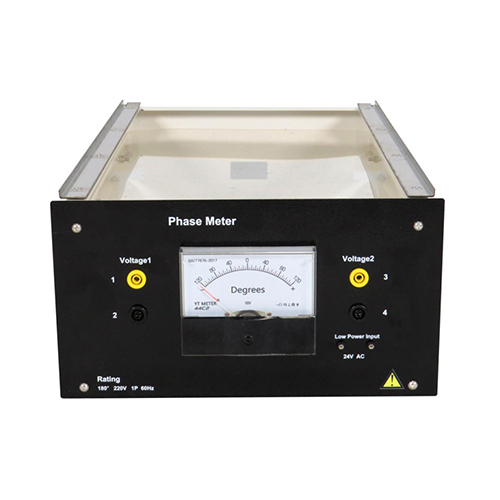

SMTE2507 位相計、電気実験装置、教育用機器、職業訓練用機器I. 製品概要
1.1 概要
位相計は、三相交流回路における電圧、電流、位相を測定するために使用される電気計測器です。電力システム、産業企業、研究機関など幅広い分野で、エネルギー計測、位相監視、電気機器の試運転などの作業に広く利用されています。回路内の電圧と電流の振幅、および各量間の位相を正確に測定できるほか、単相/三相電力、力率、周波数などのパラメータも測定でき、測定結果を指針で表示します。電力システムの運用管理や機器の性能評価に重要なデータを提供します。
1.2 特長
高精度測定：精密な機械構造と電子部品を採用し、高い測定精度と安定性を備え、回路内の電圧、電流、位相などのパラメータを正確に測定できます。
直感的な表示：指針表示は直感的で分かりやすく、ユーザーは測定結果を素早く読み取ることができます。特に暗い場所や位相関係を迅速に把握する必要がある場合に適しています。
簡単な操作：シンプルで分かりやすい操作インターフェースと明確な表示マークにより、複雑なトレーニングなしでユーザーはすぐに使用でき、作業効率が向上します。
安全で信頼性：3つの電圧入力チャンネルは互いに絶縁されており、3つの電流チャンネルはクランプ式電流トランスで入力されます。測定対象回路を切断することなく測定が可能で、測定中に活線回路に直接接触する必要がないため、安全な操作が保証されます。
II.動作原理
本装置の動作原理は、交流サンプリング技術と位相差測定技術に基づいています。測定対象回路の電圧信号と電流信号が位相計に入力されると、まず電圧変成器と電流変成器によって電圧と電流の降圧処理が行われ、高電圧・高電流信号が測定に適した低電圧・低電流信号に変換されます。次に、これらの信号はそれぞれ位相計の電圧測定回路と電流測定回路に入力され、高精度抵抗器、コンデンサなどの部品によってサンプリングおよび信号調整が行われ、電圧と電流に比例したアナログ信号が得られます。続いて、このアナログ信号はアナログ-デジタル変換器（ADC）によってデジタル信号に変換され、マイクロプロセッサに送られて演算処理されます。マイクロプロセッサは、サンプリングによって得られた電圧および電流のデジタル信号に基づいて、位相差計算式を用いて、2つの電圧間、2つの電流間、および電圧と電流間の位相差を計算し、その測定結果をダイヤル上のポインタの位置で表示することで、ユーザーが読み取り、分析できるようにします。
