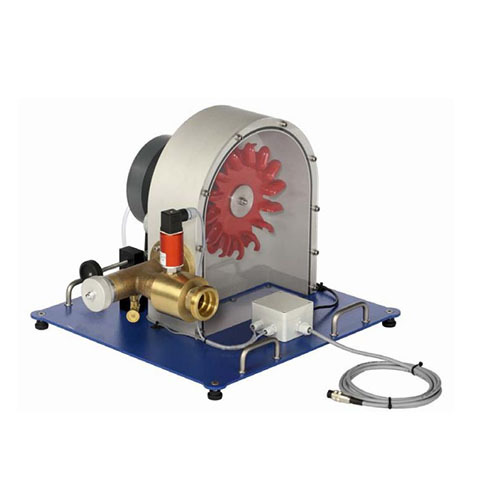

SMTF087 ペルトン水車流体工学トレーニング機器教育機器指導機器学習目標／実験
機械出力の測定
効率の測定
特性曲線の記録
ノズル断面積が出力に及ぼす影響の調査
仕様
[1] ペルトン水車の特性曲線の記録とノズル断面積の影響の調査
[2] 運転領域を観察するための透明な前面パネル
[3] バンドブレーキを用いた水車への負荷
[4] 異なるノズル断面積を設定するための調整可能なノズルニードル
[5] 水車軸における非接触式速度測定と、ブレーキにおけるトルク測定用の力センサー
[6] 水車入口における力センサー
[7] 配電盤に表示される速度、トルク、圧力
[8] 給水、流量測定およびデータ処理ソフトウェア
技術データ
タービン - 出力：約350W（1000min-1、流量150L/分、H=20m時） - 最高回転数：1500min-1 ローター
ベーン枚数：14枚
媒体径：165mm
測定範囲
トルク：0～9.81Nm
圧力：0～4bar（絶対値）
回転数：0～4000min-1
寸法（長さ×幅×高さ）：600mm×490mm×410mm
重量：約27kg
