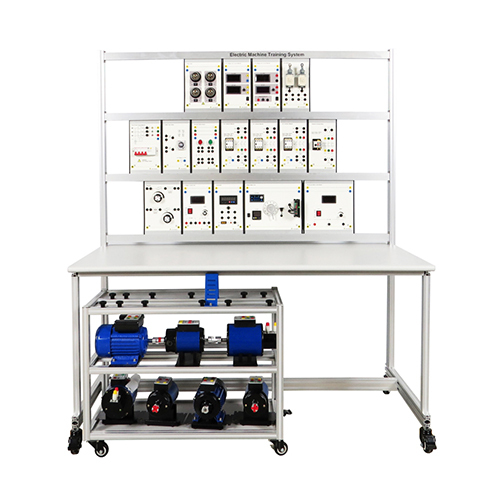

SMTE2511 電気機械トレーニングシステム、電気実験装置、教育用機器、職業訓練用機器1. 製品概要
1.1 製品説明
モーター訓練システムは、運動技能の開発および訓練における実験や試験に適しています。
このモーター訓練システムは、通常、DCモーター、ACモーター（非同期モーター、同期モーターなどを含む）、ステッピングモーター、サーボモーターなど、様々な種類のモーターに加え、関連する電気制御機器や試験機器を備えています。この包括的な設計により、システムは様々なレベルの教育・訓練ニーズに対応できます。同時に、システムはモジュール設計を採用しているため、拡張やアップグレードが容易で、様々な教育計画やプロジェクト要件に適応できます。
1.2 製品特長
モーター訓練システムは、設計段階で安全性を十分に考慮し、過負荷保護、短絡保護、漏電保護など、複数の保護機構を採用しています。また、訓練中の学生の安全と機器の安全を確保するため、完全な安全操作手順と警告表示も備えています。
2. 技術仕様
2.1 技術パラメータ
電源パラメータ：電源：三相AC380V/50Hz
2.2 寸法および重量
寸法：1700mm×750mm×1900mm
重量：232kg未満
3. 製品構成部品名と機能紹介
3.1 製品本体
番号 名称
1 フレーム
2 モーター
3 自在キャスター
4 テーブル
3.2 製品電気部品
番号 名称
1 電球負荷モジュール
2 交流測定モジュール
3 直流測定モジュール
4 リミットスイッチモジュール
5 主電源モジュール
6 タイマーモジュール
7 ボタンモジュール
8 交流接触器モジュール
9 サーマルリレーモジュール
10 レオスタットモジュール
11 直流モーター制御モジュール
12 タコメーターモジュール
13 ステッピングモーターモジュール
14 タコジェネレーターモジュール
3.3 製品付属品
番号名称
1 ヒューズ 5A 5*20
2 ヒューズ 10A 5*20
3 4mm安全電気ケーブル 1m 両端赤
4 4mm安全電気ケーブル 1m 両端緑
5 4mm安全電気ケーブル 1m 両端黄
6 4mm安全電気ケーブル 1m 両端黒
7 4mm安全電気ケーブル 1m 両端青
8 4mm安全電気ケーブル 1m 両端二色
9 ヒューズ 6A 5*20
10 ヒューズ 2A 5*20
11 ヒューズ 0.5A 5*20
4. 製品構成リスト
番号 名称 数量
1 電球負荷モジュール 1
2 AC測定モジュール 1
3 DC測定モジュール 1
4 リミットスイッチモジュール 1
5 主電源モジュール 1
6 タイマーモジュール 1
7 ボタンモジュール 1
8 ACコンタクタモジュール 3
9 サーマルリレーモジュール 1
10 レオスタットモジュール 1
11 DCモーター制御モジュール 1
12 タコメーターモジュール 1
13 ステッピングモーターモジュール 1
14 速度発電機モジュール 1
15 ヒューズ 5A 5*20 10
16 ヒューズ 10A 5*20 10
17 4mm安全電気ケーブル 1m 両端赤 15
18 4mm安全電気ケーブル 1m 両端緑 15
19 4mm安全電気ケーブル 1m 両端黄 15
20 4mm安全電気ケーブル 1m 両端黒 15
21 4mm安全電気ケーブル 1m 両端青 15
22 4mm安全電気ケーブル 1m 両端二色 10
23 ヒューズ 6A 5*20 10
24 ヒューズ 2A 5*20 10
25 ヒューズ 0.5A 5*20 10
5. 製品教育実験リスト（詳細は実験ガイドを参照）
(1) 起動制御実験
(2) 自己保持制御実験
(3) インターロック制御によるモーター正逆回転実験
(4) 一方向同期発電機実験
(5) モーター速度測定実験
(6) 交流電圧・電流測定実験
(7) 直流モーター駆動実験
(8) ステッピングモーター試験実験
