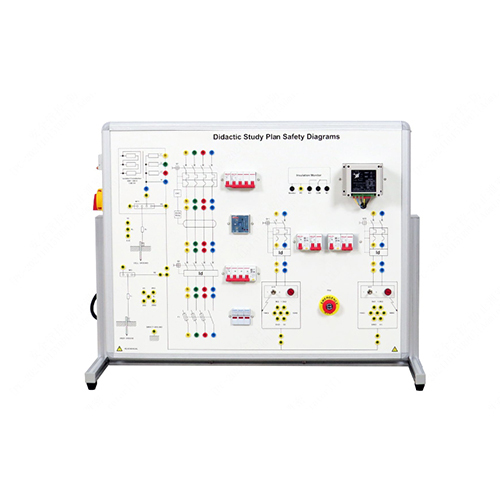

SMTE2499 教育用学習計画、安全図、電気実験室設備、教育用機器、職業訓練機器I. 製品概要
1.1 概要
本体構造は、化学処理された鋼板に多層のエポキシコーティングを施したもので、底部にはゴム製の脚が付いているため、作業台の上に設置できます。操作パネルには、回路への電力供給に必要なすべてのコンポーネントが配置されています。
1.2 特長
1. 緊急停止ボタンを装備しており、装置に異常が発生した場合、瞬時に電源を遮断できます。
2. 回路ブレーカーには漏電保護機能とトリップ機能が備わっています。漏電が発生した場合、回路ブレーカーが作動し、保護機能を発揮します。
3. 本体構造は化学処理された鋼板製で、安全で安定しています。
4. 表面には多層のエポキシコーティングが施されており、耐久性に優れ、破損しにくい構造です。
II. 性能パラメータ
2.1 技術パラメータ
電源仕様：単相3線式 AC 220V ±10% 50Hz
2.2 寸法および重量
寸法：1000mm×580mm×770mm
重量：68kg未満
III. 部品リスト
3.1 主要部品
番号 名称
1 パネル
2 ブラケット
3 三相絶縁トランス
3.2 電気部品
番号 名称
1 電源回路ブレーカー
2 電源スイッチ
3 三相絶縁トランス
4 漏電リレー
5 リリース付き4P回路ブレーカー
6 アース線端子台
7 漏電保護付き4P回路ブレーカー
8 ヒューズ
9 コンデンサースイッチ
10 電源表示灯
11 抵抗器
12 非常停止ボタン
13 漏電保護付き2P回路ブレーカー
14 交流絶縁テスター
15 テストポート
3.3 付属品
番号 名称
1 U字型ブリッジ接続ケーブル 4mm 黒
2 4mm電気ケーブル 1m 両端コネクタ付き 黄
3 4mm電気ケーブル 1m 両端コネクタ付き 緑
4 4mm電気ケーブル 1m 両端コネクタ付き 赤
5 4mm電気ケーブル 1m 両端コネクタ付き 青
6 4mm電気ケーブル 1m 両端コネクタ付き 二色
7 デジタルマルチメーター UA9205
8 ヒューズ
3.4 製品構成リスト
番号 名称 数量
1 三相絶縁トランス 1.5KW 380/380 (4出力) 1
2 回路ブレーカー DZ47s 漏電保護なし 4P 2A C型 1
3 回路ブレーカー DZ47s 漏電保護なし 2P 1A C型 2
4 回路ブレーカー DZ47SLES 赤 2P 16A 漏電保護付き 新型 2
5 回路ブレーカー DZ47SLES 赤 4P 25A 漏電保護付き 新型 2
6 分路トリップ装置 DZ47s MX+OF3 (Delixi) AC220V 1
7 漏電変流器 1
8 U字型ブリッジ接続ケーブル 4mm 黒 20
9 漏電リレー 1
10 4mm電気ケーブル 1メートル 両端コネクタ付き 黄 5
11 4mm電気ケーブル 1メートル 両端コネクタ付き 緑 5
12 4mm電気ケーブル 1メートル 両端コネクタ付き 赤 5
13 4mm電気ケーブル 1メートル 両端コネクタ付き 青 5
14 4mm電気ケーブル 1メートル両端二色タイプ 5
15 デジタルマルチメーター UA9205 1
IV．実験一覧
実験1 人体感電模擬遮断試験
実験2 交流絶縁抵抗試験器試験
実験3 漏電リレー試験
実験4 4極漏電遮断器遮断試験
