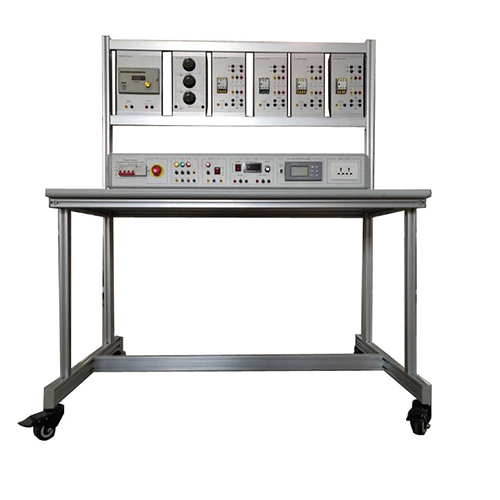

SMTE021 接触電気実験装置付き回路基礎の教育ステーション教育機器教育機器I. 製品概要
1.1 概要
この実習装置には、スリップリングモータ、三相かご形非同期モータ、直流複励磁モータ、ダーランドモータ、スタータなどのデバイスが含まれています。関連実験を通して、スリップリング誘導モータ、三相かご形非同期モータ、ダーランド電動機の原理などを理解できます。学生の関連知識とスキルを育成し、高等専門学校、短期大学、中等専門学校、専門学校における関連専攻の教育および技能訓練評価に適しています。
1.2 特徴
(1) 実習プラットフォームはアルミプロファイル柱フレーム構造を採用し、測定機器と実習用電源は内蔵・一体化されており、実習用回路と部品は吊り下げボックスに収納されています。各ユニットは柔軟性が高く、使いやすく、損傷しにくい構造です。
(2) 実験用回路とデバイスは完全に装備されており、組み合わせて使用することで、様々なコースの実習内容を完了できます。
(3) 実習プラットフォームは優れた安全保護システムを備えています。
II. 性能パラメータ
(1) 入力電源：三相5系統 AC220V±10%
(2) 寸法：1575mm×680mm×835mm
(3) 機械全体の容量：<1KVA
(4) 重量：<100kg
(5) 動作環境：周囲温度 -10℃～+40℃、相対湿度 <85% (25℃)
III. 製品構成
3.1 電源ボックス
電源ボックスは、アルミ合金製のプロファイルパネルと密閉ボックス構造を採用し、下部の棚と一体化しています。
3.2 トレーニングテーブル
トレーニングテーブルはアルミプロファイルの支柱で支えられており、下部のユニバーサルホイールにはブレーキが付いており、柔軟に移動・位置決めできます。テーブルは厚さ25mmの高密度基板を採用し、表面には高温高圧耐火ボードベニヤ板が施されており、堅牢な構造と美しい外観を備えています。
3.3 電源制御盤の構成
(1) 三相5線式電源入力は漏電遮断器で制御され、緊急停止制御ボタンを備えています。緊急時には、緊急停止ボタンを押すと遮断器が電源を遮断します。
(2) 直流電源（DC220V出力およびDC0-220V出力）を備えています。
(3) 電源表示灯、電源出力ソケット、安全型電源出力端子を備えています。
(4) 短絡保護機能付き交流電源を内蔵しています。
(5) トルク・回転速度表示器を備え、モーターのトルクと回転速度を表示します。
3.4 吊り下げボックスモジュール
このモジュールは、学生が様々な実験を行うのに適しています。各テストモジュールは標準サイズに従って製造されています。取り付ける際は、モジュールの上端を上部梁のアルミプロファイルスロットに挿入し、モジュールの下端を下側の溝に合わせて押し下げます。モジュールを梁にクリップで固定します。吊り下げボックスモジュールは図に示されています。
3.5 支持装置
(1)ACコンタクタモジュール吊り下げボックス 4個
(2)ブレーキ制御モジュール吊り下げボックス 1個
(3)ボタンモジュール吊り下げボックス 1個
(4)スタートライアングル始動スイッチ吊り下げボックス 1個
(5)三相モータ始動保護モジュール 1個
(6)三相可変電源 1個
(7)スリップリングモータ始動抵抗器 1個
(8)ダーランドモータ始動モジュール 1個
(10)トルク速度制動機構 1個
(11)スリップリング誘導モータ 1個
(12)三相かご形非同期モータ 1個
(13)DC複合モータ 1個
(14)ダーランド電動モータ 1個
(15)4mm安全電気ケーブル 30本
(16)マルチメータ 1個
IV.研修内容を完了できます
(1) ACコンタクタ制御三相かご形モータの始動研修
(2) ACコンタクタ制御モータの正転・逆転研修
(3) ダランドモータの始動研修
(4) DC複励磁モータの始動研修
(5) スリップリング誘導モータの始動研修
