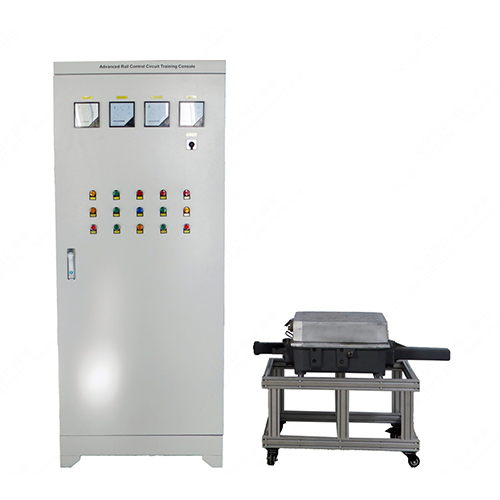

SMTE081 高度な鉄道制御回路トレーニングコンソール電気実験装置教育装置職業訓練装置I. 製品概要
1.1 概要
本製品は、AXシリーズの安全リレーを採用し、最適化された設計となっています。シーメンスS700K転轍機の特性に基づき、S700K高速軌道回路訓練システムの構築を実現しています。実用性、適用範囲の広さ、高い信頼性を誇り、鉄道輸送専門訓練に最適な電気設備です。
わが国における鉄道電化と都市鉄道輸送の急速な発展に伴い、高速化のニーズに応えるため、S700K交流調速転轍機はドイツのシーメンス社から設備と技術を導入し、改良・消化されたS700K交流調速転轍機は、初期のZD6直流調速転轍機に急速に取って代わりました。S700K転轍機は、国内の主要路線で使用されています。
S700K転轍機は、軌道制御システムのアクチュエータです。 S700Kに搭載されている増速軌道回路は、主に室内軌道制御回路、軌道動作回路、軌道表示回路の3つの部分に分かれており、合計5線式回路で構成されています。室内および室外の接触器はそれぞれ5線式です。
1.2 特長
本製品は、現場での応用に基づいたキャビネット構造を採用し、実際の教育特性と組み合わせました。S700Kの3つの部分からなる制御回路を1つのキャビネットに統合し、増速軌道回路のすべての機能を実現します。同時に、電気回路を6502に集約することで、完全な電気複合回路を形成しています。これにより、学習者は軌道制御回路の全体像を理解し、軌道制御回路の動作原理を習得し、関連回路の接続やトラブルシューティングを巧みに行うことができます。
本製品は、制御電源、表示電源、DB命令、FB命令、HD命令、関連状態表示、電圧・電流測定ループなどを備えており、DBQ、BHJ、1DQJ、1DQJF、2DQJ、DBJ、FBJ、QDJ、SJ、RCなどのコンテンツが含まれます。
II. 性能パラメータ
2.1 技術パラメータ
電源パラメータ：三相5線式 AC 380V ±10% 60Hz
2.2 寸法および重量
サイズ1：840mm x 720mm x 1970mm
重量1：<173kg
サイズ2：1250mm x 550mm x 780mm
重量2：<150kg
III. 部品リストと詳細説明
3.1 主要部品
番号 名称
1 直流電流計
2 直流電圧計
3 交流電流計
4 交流電圧計
5 スイッチ
6 交流電源表示器
7 交流電源表示器
8 交流電源表示器
9 直流電源表示器
10 DB 電源表示器
11 隣接線路に車両リレー表示器
12 位置決め表示器
13 四開位置表示器
14 後進位置表示器
15 カットリレー表示器
16 線路に車両シミュレーション操作ボタン
17 位置決め開始ボタン
18 BHJ表示器
19 後進位置開始ボタン
20 カットシミュレーション操作ボタン
3.2 キャビネット内部の電気部品
番号 名称
1 4P遮断器
2 2P遮断器
3 欠相保護装置
4 保護リレー
5 1スイッチ始動リレー
6 1スイッチリピータリレー
7 2スイッチ始動リレー
8 DBJ位置表示リレー
9 FBJ後進位置表示リレー
10 隣接線路車両リレー
11 QDJ遮断リレー
12 TJタイムリレー
3.3 付属品
番号 名称 機能 概要
1 ヒューズコア 5A 保護回路
2 ヒューズコア 1A 保護回路
IV 製品構成リスト
番号 名称 数量
1 高度鉄道制御回路実習コンソール 1
2 転轍機 1
3 ヒューズコア 5A 5
4 ヒューズコア 1A 5
V.実験リスト
実験1 通電動作試験
実験2 軌道動作試験
